czwartek, 25 października 2018

Obrazy SSTV z ISS - październik 2018

W tym roku po raz kolejny będzie możliwość odebrania obrazów w technologii SSTV z pokładu ISS (z ang. International Space Station - Międzynarodowa Stacja Kosmiczna). Wydarzenie zorganizowane jest z okazji 60 rocznicy powstania NASA i odbędzie się w dniach 27-29 października.


Jak odbierać sygnały między innymi z satelitów meteorologicznych pisałem już wcześniej we wpisie: "Odbieranie map pogodowych z satelitów NOAA".

Aby móc odebrać i zdekodować sygnał SSTV z ISS potrzebujemy:
  • Dowolny skaner częstotliwości lub odbiornik SDR (Software Defined Radio) podłączony do komputera lub Raspberry Pi ewentualnie WebSDR (zazwyczaj strona internetowa z aplikacją obsługującą odbiornik SDR), listę takich stron można znaleźć na stronie WebSDR,
  • Aplikacja Gpredict do określenia gdzie aktualnie znajdują się satelity lub strona internetowa gdzie takie informacje są podawane np. Heavens-Above, która posiada obszerną bazę danych satelitów lub ISS Tracker, która oprócz godzin przelotów pokazuje aktualną pozycję stacji,
  • Aplikacja do dekodowania sygnału SSTV np. RX-SSTV,
Na początek sprawdzamy gdzie i kiedy dokładnie pojawi się ISS w czasie trwania wydarzenia. Standardowo pojawia się ona co 90 minut kilka razy w ciągu dnia, a dokładne godziny przelotu  sprawdzamy w aplikacji Gpredict lub na stronie Heavens-Above dla swojej lokalizacji.


Żeby odebrać sygnał ustawiamy nasz odbiornik na częstotliwość 145800 kHz (145.800 MHz) lub nawet powyżej tej częstotliwości ponieważ sygnał ze względu na efekt Dopplera będzie nieznacznie przesunięty w górę.

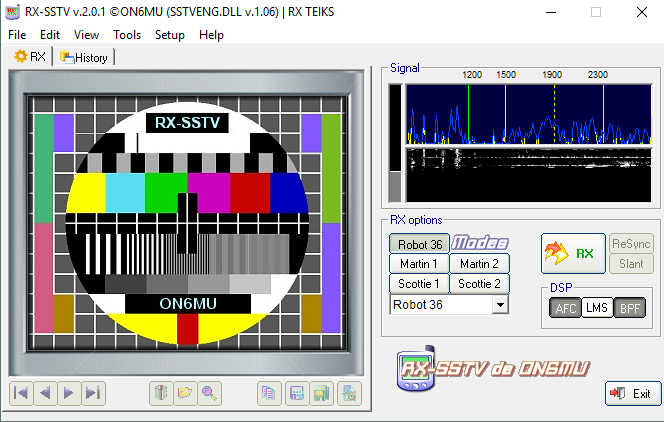

Uruchamiamy aplikację RX-SSTV i czekamy na pojawienie się sygnału. Sygnał będzie nadawany w trybie PD120, który ustawiamy w polu "RX options" (zamiast widocznego na zdjęciu trybu "Robot 36")


Gdy sygnał się pojawi aplikacja powinna samodzielnie rozpocząć jego dekodowanie, jeżeli jednak tak się nie stanie należy kliknąć w przycisk oznaczony "RX".
W trakcie długiego przelotu istnieje możliwość odebrania nawet kilku obrazów.

Odebrane obrazy możemy przesłać na stronę ARISS SSTV gdzie otrzymamy nagrodę potwierdzającą poprawne odebranie obrazu (szczegółowa instrukcja jak zarejestrować obraz podana jest na stronie ARISS SSTV Award w sekcji "ARISS SSTV Award - rules").

Jeżeli warunki będą sprzyjać i uda się poprawnie odebrać obrazy z ISS postaram się zrobić osobny wpis wraz z filmem instruktażowym.

Życzę owocnego odbierania obrazów z ISS :-)

Źródło:
  • ARISS - Oficjalna strona Amateur Radio on the International Space Station
  • ARISS PZK - Oficjalna strona wydarzeń Amateur Radio on the International Space Station Polskiego Związku Krótkofalowców,
  • AMSAT - Oficjalna strona Amateur Radio In Space,
  • NOTA - Oficjalna strona NASA On The Air,
  • Heavens-Above - aktualne pozycje satelitów, warto założyć konto aby mieć dostęp do wielu funkcji strony takich jak np. wybór różnych lokalizacji,
  • ISS Tracker - aktualna pozycja stacji, oraz godziny przelotów,
  • Gpredict - strona z aplikacją do śledzenia satelitów,
  • RX-SSTV - strona twórców dekodera SSTV,
  • WebSDR - katalog stron z odbiornikami SDR online
